Connor-Winfield CS-018/CS-023晶振
發布時間:2024-05-11 09:15:02 瀏覽:552
CS-018和CS-023是Connor-Winfield生產的3.2x2.5mm表面貼裝AT切割三次泛音的晶體振蕩器。這兩款晶體振蕩器的主要特性包括:
頻率:兩款振蕩器的工作頻率均為114.285 MHz。
頻率校準:CS-018和CS-023的頻率校準精度為±20ppm。
溫度范圍:它們可以在-40℃至85℃的溫度范圍內正常工作。
封裝:采用表面貼裝封裝,滿足RoHS標準且無鉛。
電氣規格:
頻率穩定性隨溫度變化(CS-018為-100至1020%,CS-023為-20至20%)
電容(Co)為2.5pF
驅動電平為500μA @ 100 Vdc
儲存溫度范圍為-55℃至125℃
Electrical Specifications | ||||||
Parameter | Minimum | Nominal | Maximum | Units | Notes | |
Output Frequency (Fo) | 114.285 | MHz | ||||
Calibration Tolerance @25℃ | ||||||
Model CS-018 | -100 | 100 | ppm | |||
Model CS-023 | -20 | 20 | Dpm | |||
Frequency Stability vs.Change in Temperature | ||||||
Model CS-018 | -100 | 100 | ppm | |||
Model CS-023 | 20 | 20 | PDm | |||
Operating Temperature Range: | -40 | 85 | C | |||
Operation Mode | 3rd Overton | |||||
Cut | AT Cut | |||||
Aging | -3 | 3 | ppmYea | |||
Shunt Capacitance:(Co) | 2.5pF | pF | ||||
Load Capacitance:(CL) | 18 | pF | ||||
Equivalent Series Resistance @25℃- | # | 80 | Ohms | |||
Drive Leve | = | 100 | 200 | uW | ||
nsulation Hesistance | 500 | Mohm | @100 Vdc | |||
Storage lemperature | -55 | 125 | C | |||

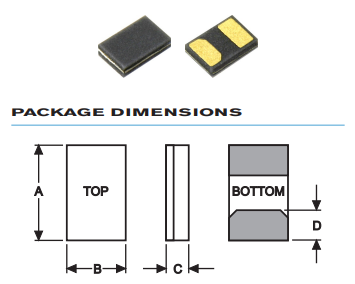

Package Characteristics | ||||||
Package | Hermetically sealed ceramic 3.2x2.5mm SMD Package. 0.01ppm atm,cc/sec.maxamum Ordering Information CS-018-114.285M CS-023-114.285M | |||||
Leakage |
