Torex XC9220/XC9221降壓型DC-DC電源模塊
發布時間:2024-12-25 09:06:24 瀏覽:292
XC9220/XC9221系列是Torex公司生產的16V輸入電壓的降壓型DC/DC控制器IC。以下是該系列產品的詳細介紹:
一般描述
高效率:XC9220/XC9221系列IC能夠?qū)崿F(xiàn)高達3A輸出電流的高效率穩定電源供應。
外部組件:只需一個晶體管、一個線圈、一個二極管和兩個外部連接的電容器即可配置。
低ESR電容器:可以使用低等效串聯電阻(ESR)的電容器,如陶瓷電容器,作為輸出電容器。
參考電壓:具有0.9V(±1.5%)的參考電壓,通過外部連接的電阻器可以自由設置輸出電壓。
開關頻率:內部開關頻率為300kHz、500kHz和1.0MHz,可以使用較小的外部組件。
控制模式:XC9220系列采用PWM控制,而XC9221系列采用PWM/PFM模式,能夠在輕負載時自動從PWM切換到PFM,實現高效率。
軟啟動時間:XC9220/XC9221A和C系列內部設置為4毫秒,XC9220/XC9221B和D系列可以外部設置。
UVLO功能:內置UVLO(欠壓鎖定)功能,當輸入電壓降至2.3V或更低時,外部P溝道驅動晶體管將被強制關閉。
應用領域
機頂盒
數字電視
DVD/硬盤錄像機
智能手機/移動電話
筆記本電腦/平板電腦
產品特點
工作電壓范圍:2.8V至16.0V
輸出電壓外部設置范圍:1.2V或更高(VFB=0.9V±1.5%)
輸出電流:小于3.0A
振蕩頻率:300kHz、500kHz和1.0MHz
控制方法:PWM控制(XC9220),PWM/PFM自動切換(XC9221)
軟啟動功能:4ms,內部設置(XC9220/XC9221A,500kHz),外部設置(XC9220/XC9221B)
保護電路:集成保護(1.0ms)(XC9220/XC9221 A和B系列),短路保護
低ESR:兼容陶瓷電容器
工作環境溫度:-40℃至+85℃

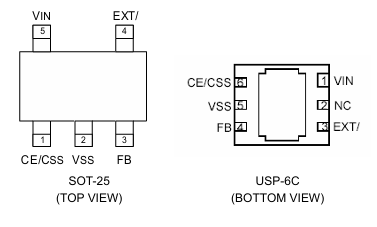

封裝:符合歐盟RoHS標準,無鉛
XC9220/XC9221系列DC/DC控制器IC以其高效率、靈活性和可靠性,適用于多種便攜式和固定式電子設備,特別是在需要高效率和高電流輸出的應用中表現出色。
Torex特瑞仕XCL系列PoL非隔離電源模塊可用Cyntec電源模塊進行替代,具體替代方案可咨詢立維創展。
