以前名為214系列斷路器，此類別包含CEL、CML、CUL、IAL、IIDL、IEL、IML、IUL、LEL、LML、LUL系列。

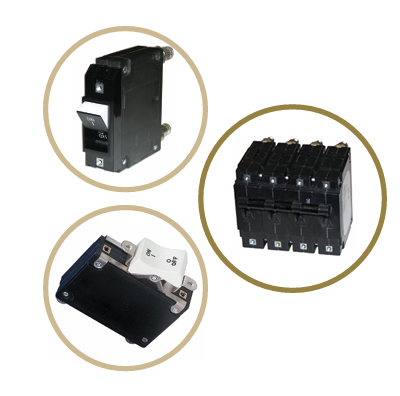

IEL/IUL/LEL磁路保護器為國際市場設備提供低成本電源開關、可靠電路保護與精確電路控制。IEL型號適用于需裝置固有屬性但無需符合多種標準的應用;IUL型號經UL 1077的UL認證要求測試與批準;IEL/LEL型號通過TUV 0660第101部分認證，符合IEC間距要求(對于需符合IEC 601、950以及TUV 0804、0805規范的設備而言為必備條件)。此外，IEL型號作為輔助保護器獲UL 1077的UL認證，LEL型號依據UL 489條件獲UL認證，二者均通過CSA認證與CCC批準，且IEL經CSA C22.2 - No. 235的CSA認證為補充保護人。CEL型號有兩項新增強功能：獲TüV認證的單極125安培額定電流，額定電流400安培的并聯4極版本。Airpax? IEL/CEL/LEL電路保護器有多種配置，如串聯、帶輔助開關/分流器/繼電器的串聯，可選擇直流、50/60Hz或400Hz版本的延遲和額定值，單極或多極版本的極排列方式多樣，可滿足規格要求，詳情見產品規格表的額定值和限制。
特征
Trip Free(自由脫扣)：過載時會跳閘斷開，即便被強制保持在ON位置，防止操作員因按住斷路器而損壞電路。
跳閘指示：電氣過載時，操作手柄正向移動到OFF或中間跳閘位置。
環境操作：IAL/IUL/IEL保護器可在 - 40°C至 + 85°C溫度下工作。
絕緣電阻：500伏直流電時不低于100兆歐。
介電強度：IAL/IUL/IEL保護器在所有電氣隔離端子間可承受3750Vac(LEL為1250Vac)、60Hz持續60秒，但輔助開關端子應承受600Vac、60Hz(REG和REC類型);四端子雙線圈和繼電器結構(LEL無)可承受1500Vac。
耐用性(作為開關)：運行壽命超10,000次操作，額定負載時6000次，空載時4000次，速度為每分鐘6次。

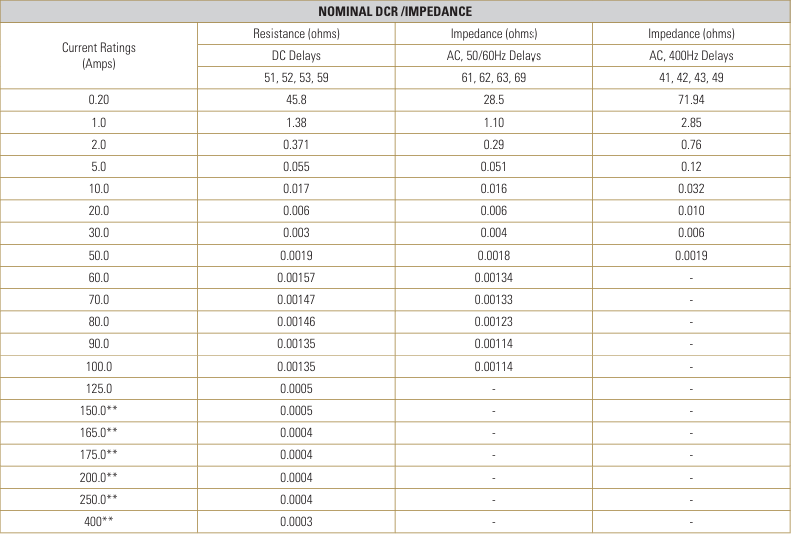

電氣特性：0.05 - 100安培、80Vdc，最大240Vac，最大240/415Vac、最大50安培(50/60Hz和400Hz)，具體產品評級可咨詢工廠;額定值為240/415Vac且50安培以上裝置不適用于直線電機啟動。
極數：提供1到6極。
結構：系列、分流器、繼電器雙線圈和帶輔助開關的串聯有各種延遲和組合。
輔助開關：為S.P.D.T.配置。非TUV認證開關最大UL額定值為10.0安培、250伏、60赫茲;3.0安培，50伏直流電(REC型)或0.1安培，125伏，60赫茲(REG型)。TUV認證開關最大UL額定值為10.0安培、250伏、60赫茲(REC型);或0.1安培，125伏，60赫茲(REG型)，最大TUV額定值為1.0安培、125伏、60赫茲(REC型);0.1安培，125伏，60Hz(REG型)。
鹽霧(腐蝕)：按MIL - STD - 55629方法101測試時符合MIL - PRF - 202要求。
防潮性：按MIL - STD - 55629方法106測試時滿足MIL - PRF - 202所有要求。按MIL - STD - 202方法213測試條件I測試時，延遲裝置施加100%額定電流、瞬時裝置施加80%額定電流，沖擊電路保護器不應跳閘。
振動：按MILSTD - 202方法204測試條件A振動時，100%額定電流施加于延遲裝置、80%額定電流施加于瞬時裝置，電路保護器不應跳閘。
UL - 1500(船用點火保護)：IDL/IDLH經批準用于船用點火保護(僅限系列配置)，涵蓋點火保護斷路器，此規范要求按美國海岸警衛隊和消防標準(ANSI/MFPA #302)使用設備。
